Wie lässt sich die Dicke des Flansches und des Stegs eines H-Trägers aus SS400 genau messen?

Als engagierter Lieferant von H-Trägern Ss400 weiß ich, wie wichtig es ist, die Dicke von Flansch und Steg in diesen Strukturbauteilen genau zu messen. Die Präzision dieser Messungen gewährleistet nicht nur die Einhaltung von Industriestandards, sondern auch die Gesamtqualität und Sicherheit von Bauprojekten, bei denen unsere H-Träger zum Einsatz kommen. In diesem Blog werde ich effektive Methoden und Techniken zur genauen Messung der Dicke des Flansches und Stegs des H-Trägers Ss400 vorstellen.

H-Träger Ss400 verstehen

H-Träger Ss400 ist ein beliebtes Baustahlprodukt, das für seine hervorragende Festigkeit und Haltbarkeit bekannt ist. Es besteht aus zwei Flanschen (den horizontalen Teilen) und einem Steg (dem vertikalen Teil), der sie verbindet. Die genaue Dicke von Flansch und Steg bestimmt maßgeblich die Tragfähigkeit des H-Trägers. Verschiedene Bauanwendungen erfordern möglicherweise bestimmte Dicken, um Sicherheits- und Leistungsanforderungen zu erfüllen. Weitere Informationen zu ähnlichen Stahlprodukten finden Sie unterH-förmiger Stahl.

Bedeutung einer genauen Messung

Eine genaue Messung der Flansch- und Stegdicke ist aus mehreren Gründen von entscheidender Bedeutung. Erstens hilft es bei der Qualitätskontrolle. Indem wir sicherstellen, dass die Dicke den angegebenen Standards entspricht, können wir garantieren, dass unsere H-Träger von hoher Qualität und für die vorgesehenen Anwendungen geeignet sind. Zweitens sind genaue Messungen für die Strukturplanung unerlässlich. Ingenieure verlassen sich auf präzise Dickendaten, um die Festigkeit und Stabilität der H-Träger in einem Gebäude oder anderen Strukturen zu berechnen. Falsche Messungen können zu strukturellen Ausfällen führen, die gefährlich und kostspielig sein können.

Werkzeuge zur Dickenmessung

Ultraschall-Dickenmessgeräte

Ultraschall-Dickenmessgeräte sind eines der am häufigsten verwendeten Werkzeuge zur Messung der Dicke von Metallkomponenten, einschließlich Flansch und Steg von H-Trägern Ss400. Diese Messgeräte senden Ultraschallwellen durch das Material und messen die Zeit, die die Wellen benötigen, um zurückzuprallen. Anhand der Schallgeschwindigkeit im Stahl und der Laufzeit der Ultraschallwellen kann das Messgerät die Dicke des Materials berechnen.

Der Vorteil der Verwendung von Ultraschall-Dickenmessgeräten liegt in ihrer zerstörungsfreien Natur. Sie können die Dicke messen, ohne den H-Träger zu beschädigen. Dies ist besonders wichtig, wenn der H-Träger bereits Teil einer Struktur ist oder das Material wiederverwendet werden muss. Darüber hinaus sind Ultraschall-Dickenmessgeräte relativ einfach zu bedienen und können schnelle und genaue Ergebnisse liefern.

Messschieber und Mikrometer

Messschieber und Mikrometer sind traditionelle mechanische Messwerkzeuge, mit denen sich auch die Dicke von Flansch und Steg messen lässt. Messschieber können die Dicke mit einer Genauigkeit von bis zu 0,02 mm messen, während Mikrometer eine noch höhere Genauigkeit von bis zu 0,001 mm bieten können.

Bei der Verwendung dieser Werkzeuge ist darauf zu achten, dass die Backen sauber und frei von Rückständen sind. Die Messung sollte an mehreren Punkten des Flansches und Stegs erfolgen, um etwaige Dickenschwankungen zu berücksichtigen. Diese Werkzeuge eignen sich jedoch besser zum Messen zugänglicher Teile des H-Trägers und sind möglicherweise nicht in der Lage, die Dicke innerer oder schwer zugänglicher Bereiche zu messen.

Messung der Flanschdicke

Oberflächenvorbereitung

Vor der Messung der Flanschdicke sollte die Oberfläche des Flansches gereinigt und frei von Rost, Farbe oder anderen Verunreinigungen sein. Eine saubere Oberfläche gewährleistet einen guten Kontakt zwischen Messwerkzeug und Stahl, der für genaue Messungen unerlässlich ist. Wenn die Oberfläche eine raue Oberfläche aufweist, muss sie möglicherweise leicht geglättet werden, um die Messgenauigkeit zu verbessern.

Mehrere Messungen

Um eine genaue Messung der Flanschdicke zu erhalten, sollten mehrere Messungen an verschiedenen Stellen entlang der Länge und Breite des Flansches durchgeführt werden. Dies liegt daran, dass die Dicke des Flansches aufgrund von Herstellungsprozessen oder anderen Faktoren variieren kann. Bei einem großen H-Träger wird empfohlen, mindestens fünf Messungen in gleichmäßigen Abständen durchzuführen.

Datenanalyse

Nach mehreren Messungen sollten die Daten analysiert werden. Berechnen Sie die durchschnittliche Dicke sowie die minimalen und maximalen Dickenwerte. Ein signifikanter Unterschied zwischen den Minimal- und Maximalwerten kann auf einen Herstellungsfehler oder eine ungleichmäßige Dickenverteilung hinweisen, die weiter untersucht werden sollte.

Messung der Bahndicke

Besondere Überlegungen

Bei der Messung der Stegdicke sind im Vergleich zur Flanschdicke einige Besonderheiten zu beachten. Der Steg ist normalerweise dünner als der Flansch und seine Dicke kann sich auf die Gesamtstabilität des H-Trägers auswirken. Bei Verwendung eines Ultraschalldickenmessgeräts ist möglicherweise eine kleinere Sonde erforderlich, um die dünnere Bahn genau zu messen.

Messen an kritischen Punkten

Die Stegdicke sollte an kritischen Stellen gemessen werden, beispielsweise in der Nähe der Verbindungsstellen mit den Flanschen. Diese Bereiche unterliegen einer höheren Belastung und jegliche Dickenschwankungen können erhebliche Auswirkungen auf die strukturelle Integrität des H-Trägers haben. Ähnlich wie beim Messen des Flansches sollten mehrere Messungen an verschiedenen Stellen der Bahn durchgeführt werden, um die Genauigkeit sicherzustellen.

Qualitätssicherung und -kontrolle

Sobald die Dickenmessungen abgeschlossen sind, ist es wichtig, Verfahren zur Qualitätssicherung und -kontrolle durchzuführen. Vergleichen Sie die gemessenen Dickenwerte mit den angegebenen Standards für H-Träger Ss400. Wenn die Messungen innerhalb des akzeptablen Toleranzbereichs liegen, kann der H-Träger als konform betrachtet werden. Wenn die Messungen jedoch erheblich von den Standards abweichen, muss der H-Träger möglicherweise verworfen oder überarbeitet werden.

Auch die regelmäßige Kalibrierung der Messwerkzeuge ist für die Aufrechterhaltung der Messgenauigkeit unerlässlich. Ultraschall-Dickenmessgeräte, Messschieber und Mikrometer sollten in regelmäßigen Abständen gemäß den Anweisungen des Herstellers kalibriert werden.

Vergleich mit anderen Baustahlprodukten

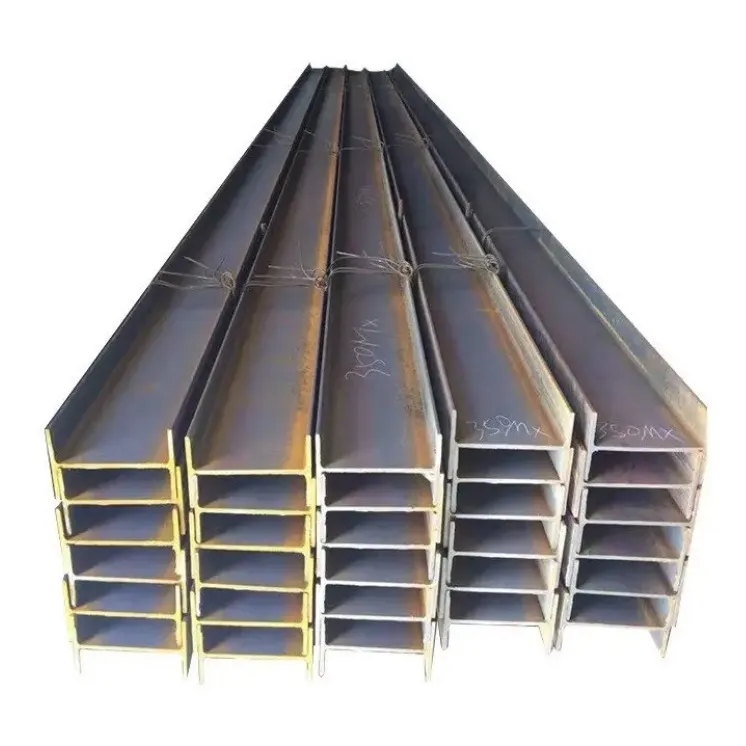

Auf dem Markt gibt es andere Baustahlprodukte, die dem H-Träger Ss400 ähneln, wie zIpe S235UndUpn 100-Profil. Während die Grundprinzipien der Messung der Dicke von Flansch und Steg bei diesen Produkten ähnlich sind, kann es zu einigen Unterschieden hinsichtlich der angegebenen Dickenwerte und der Messanforderungen kommen. Beispielsweise können sich die Materialeigenschaften von Ipe S235 von denen von H Beam Ss400 unterscheiden, was sich bei Verwendung eines Ultraschalldickenmessgeräts auf die Schallgeschwindigkeit im Stahl auswirken kann.

Abschluss

Die genaue Messung der Dicke des Flansches und des Stegs des H-Trägers Ss400 ist ein entscheidender Schritt zur Sicherstellung der Qualität und Leistung unserer Produkte. Durch den Einsatz geeigneter Werkzeuge und die Einhaltung der korrekten Messverfahren können wir unseren Kunden H-Träger liefern, die den höchsten Standards entsprechen. Unabhängig davon, ob Sie Bauingenieur, Bauunternehmer oder an einem Projekt beteiligt sind, das Baustahl erfordert, sind präzise Dickenmessungen für den Erfolg und die Sicherheit Ihres Projekts von entscheidender Bedeutung.

Wenn Sie am Kauf eines hochwertigen H-Trägers Ss400 interessiert sind oder Fragen zu unseren Produkten haben, können Sie uns gerne für weitere Gespräche kontaktieren. Wir sind bestrebt, die besten Produkte und Dienstleistungen bereitzustellen, die Ihren Anforderungen entsprechen.

Referenzen

• „Stahlstrukturen: Design und Verhalten“ von Segui, W. Steven.
• Herstellerhandbücher für Ultraschall-Dickenmessgeräte, Messschieber und Mikrometer.
