Was ist der Verbindungstyp von 150 C-Pfetten?

Als Lieferant von 150 C-Pfetten werde ich oft nach den Verbindungsarten dieser wesentlichen Strukturbauteile gefragt. Im Bereich Bauwesen und Ingenieurwesen ist das Verständnis der geeigneten Verbindungsarten für 150-C-Pfetten von entscheidender Bedeutung für die Gewährleistung der strukturellen Integrität, Stabilität und Gesamtleistung eines Gebäudes. In diesem Blogbeitrag werde ich mich mit den verschiedenen Verbindungsarten von 150 C-Pfetten, ihren Eigenschaften und Anwendungen befassen.

Übersicht über 150 C-Pfetten

Bevor wir uns mit den Verbindungstypen befassen, ist es wichtig, ein klares Verständnis davon zu haben, was 150-C-Pfetten sind. 150 C-Pfetten sind eine Art kaltgeformter Stahlabschnitt mit einem Querschnitt, der dem Buchstaben „C“ ähnelt. Die „150“ bezieht sich typischerweise auf die Höhe der Pfette in Millimetern. Diese Pfetten werden aufgrund ihres hohen Festigkeits-Gewichts-Verhältnisses, ihrer einfachen Installation und ihrer Kosteneffizienz häufig in Dach- und Wandsystemen von Industrie-, Gewerbe- und Wohngebäuden eingesetzt.

Gängige Verbindungstypen für 150-C-Pfetten

Schraubverbindungen

Schraubverbindungen gehören zu den beliebtesten Verbindungsarten für 150-C-Pfetten. Bei dieser Verbindungsmethode werden zwei oder mehr Pfettenabschnitte mit Schrauben verbunden. Der Vorgang umfasst in der Regel das Bohren von Löchern in die Flansche und Stege der Pfetten an den gewünschten Verbindungspunkten sowie das anschließende Einsetzen von Schrauben und das Festziehen mit Muttern.

Eigenschaften

• Stärke und Zuverlässigkeit: Schraubverbindungen können eine hohe Festigkeit bieten, die erheblichen Belastungen standhält. Die vorgespannten Schrauben erzeugen eine Reibungskraft zwischen den verbundenen Oberflächen und erhöhen so die Tragfähigkeit der Verbindung.
• Verstellbarkeit: Sie bieten ein gewisses Maß an Einstellbarkeit während des Installationsprozesses. Dies ermöglicht geringfügige Korrekturen in der Ausrichtung der Pfetten, was besonders beim Bau vor Ort nützlich ist, wo kleine Abweichungen auftreten können.
• Zerlegbarkeit: Schraubverbindungen sind demontierbar, das heißt, die Pfetten können bei Bedarf demontiert und wieder montiert werden, beispielsweise bei baulichen Veränderungen oder Umzügen.

Anwendungen
Schraubverbindungen werden häufig in großen Industriegebäuden verwendet, bei denen eine hohe strukturelle Integrität erforderlich ist. Sie eignen sich auch für Strukturen, die möglicherweise zukünftige Änderungen oder Erweiterungen erfordern, da die Demontierbarkeit eine einfache Neukonfiguration ermöglicht.

Schweißverbindungen

Bei Schweißverbindungen handelt es sich um die dauerhafte Verbindung zweier 150 °C heißer Pfettenabschnitte durch Schmelzen und Verschmelzen des Metalls an der Verbindungsstelle. Dies kann durch verschiedene Schweißtechniken erfolgen, beispielsweise durch Lichtbogenschweißen oder MIG-Schweißen (Metal Inert Gas).

Eigenschaften

• Hohe Steifigkeit: Durch Schweißverbindungen entsteht eine durchgehende und steife Verbindung zwischen den Pfetten. Dies führt zu einer hohen Steifigkeit, was sich positiv auf die Reduzierung der Durchbiegung unter Last und die Verbesserung der Gesamtstabilität der Struktur auswirkt.
• Nahtloses Erscheinungsbild: Nach dem Schweißen erscheint die Verbindung nahtlos, was bei einigen architektonischen Anwendungen ästhetisch ansprechend sein kann.
• Dauerhafte Bindung: Die Schweißverbindung ist eine dauerhafte Verbindung, wodurch die Gefahr einer Lockerung im Laufe der Zeit aufgrund von Vibrationen oder anderen dynamischen Belastungen ausgeschlossen ist.

Anwendungen
Schweißverbindungen werden häufig in Bauwerken verwendet, bei denen ein hohes Maß an Steifigkeit und ein nahtloses Erscheinungsbild erforderlich sind, beispielsweise bei einigen modernen Architekturentwürfen. Um die Festigkeit und Haltbarkeit der Verbindung sicherzustellen, sind jedoch ordnungsgemäße Schweißkenntnisse und Qualitätskontrolle unerlässlich.

Clip-in-Verbindungen

Clip-In-Verbindungen verwenden spezielle Clips zum Verbinden von 150 C-Pfetten. Diese Clips passen über die Flansche der Pfetten und sorgen für eine sichere Verbindung.

Eigenschaften

• Schnelle Installation: Clip-In-Verbindungen sind extrem schnell zu installieren. Arbeiter können die Clips einfach auf die Pfetten aufstecken, was den Bauprozess beschleunigt und die Arbeitskosten senkt.
• Flexibilität: Sie ermöglichen ein gewisses Maß an Flexibilität in der Struktur, was in Bereichen, die seismischer Aktivität oder thermischer Ausdehnung und Kontraktion ausgesetzt sind, von Vorteil sein kann.
• Nein – dauerhaft: Im Gegensatz zu Schweißverbindungen sind Clip-In-Verbindungen nicht dauerhaft. Dies kann in Situationen nützlich sein, in denen vorübergehende Verbindungen erforderlich sind oder um beschädigte Pfetten einfach auszutauschen.

Anwendungen
Clip-in-Verbindungen werden häufig in Wohngebäuden und kleinen bis mittelgroßen Gewerbegebäuden verwendet, bei denen die Baugeschwindigkeit im Vordergrund steht. Sie eignen sich auch für vorgefertigte Bausysteme, bei denen eine schnelle Montage erforderlich ist.

Vergleich mit verwandten Produkten

Bei der Betrachtung der Verbindungsarten von 150 C-Pfetten ist es sinnvoll, sie mit verwandten Produkten zu vergleichen, zGeformter Stahlkanal,100 mm C-Pfetten, UndZ-Profil-Stahl.

Geformte Stahlkanäle haben unterschiedliche Querschnittsformen und erfordern möglicherweise unterschiedliche Verbindungsmethoden. Während die Grundprinzipien von Schraub-, Schweiß- und Clip-Verbindungen angewendet werden können, können das spezifische Design und die Abmessungen des geformten Stahlkanals die Wahl der Verbindung beeinflussen. Beispielsweise können die Flansche geformter Stahlkanäle breiter oder dünner sein als die von 150-C-Pfetten, was sich auf die Stabilität und Festigkeit der Verbindung auswirken kann.

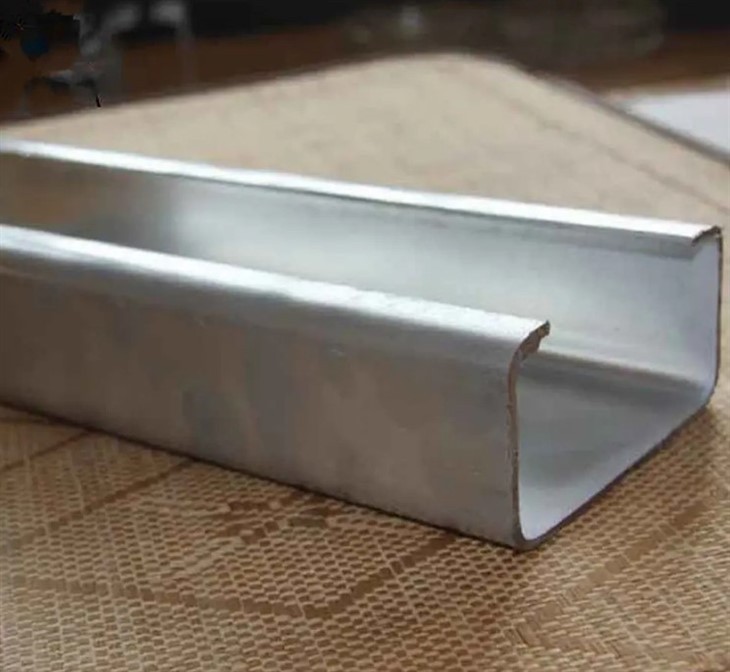

100-mm-C-Pfetten haben eine ähnliche Form wie 150-C-Pfetten, haben jedoch eine geringere Höhe. Die Verbindungsarten für 100-mm-C-Pfetten sind im Allgemeinen die gleichen wie für 150-C-Pfetten, die Tragfähigkeit der Verbindungen kann jedoch unterschiedlich sein. Kleinere Pfetten werden normalerweise bei Anwendungen mit geringerer Belastung verwendet, und die Verbindungskonstruktion muss entsprechend angepasst werden, um eine ordnungsgemäße Leistung sicherzustellen.

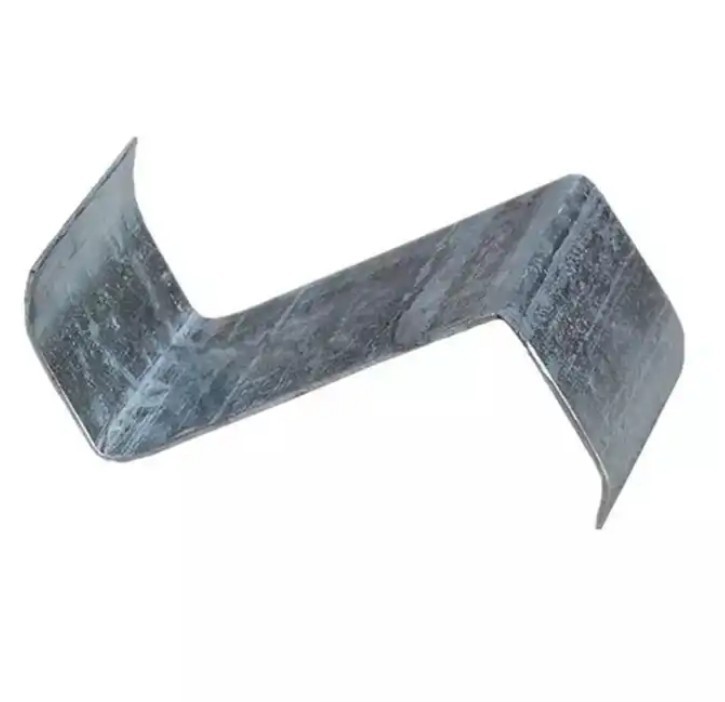

Stahl mit Z-Profil hat eine einzigartige Querschnittsform, die im Vergleich zu C-Pfetten einige andere mechanische Eigenschaften bietet. Auch die Verbindungsarten für Z-Profilstahl können geringfügig abweichen. Beispielsweise erfordern die überlappenden Kanten von Stahl mit Z-Profil möglicherweise spezielle Verbindungskonstruktionen, um eine ordnungsgemäße Passform und Verbindung sicherzustellen.

Auswahl des richtigen Gelenktyps

Die Auswahl des geeigneten Verbindungstyps für Pfetten 150 C hängt von mehreren Faktoren ab:

Ladeanforderungen

Die Größe und Art der Belastungen, denen die Pfetten ausgesetzt sein werden, sind entscheidende Überlegungen. Für Schwerlastanwendungen wie große Industriedächer mit hoher Schneelast oder Überkopfgeräte können Schraub- oder Schweißverbindungen aufgrund ihrer hohen Festigkeit besser geeignet sein. Im Gegensatz dazu können bei Anwendungen mit geringerer Belastung, wie z. B. Wohndächern, Clip-in-Verbindungen ausreichend sein.

Baugeschwindigkeit

Wenn das Projekt einen engen Bauzeitplan hat, sind Clip-in-Verbindungen aufgrund ihrer schnellen Installation die offensichtliche Wahl. Wenn andererseits Zeit kein kritischer Faktor ist und eine hochwertige, dauerhafte Verbindung benötigt wird, können Schweißverbindungen bevorzugt werden, auch wenn sie mehr Zeit und Fachkenntnisse erfordern.

Zukünftige Änderungen

Besteht die Möglichkeit zukünftiger Gebäudeänderungen oder -erweiterungen, sind lösbare Verbindungen wie Schraub- oder Clipverbindungen besser geeignet. Diese Verbindungen ermöglichen eine einfache Demontage und Wiedermontage der Pfetten ohne nennenswerte Schäden an der Struktur.

Fazit und Aufruf zum Handeln

Zusammenfassend lässt sich sagen, dass das Verständnis der Verbindungsarten von 150 C-Pfetten für jedes Bauprojekt von entscheidender Bedeutung ist. Ob Sie sich für Schraub-, Schweiß- oder Clip-Verbindungen entscheiden, jede Art hat ihre eigenen Vorteile und ist für unterschiedliche Anwendungen geeignet. Als Lieferant von 150 C-Pfetten bin ich der Bereitstellung qualitativ hochwertiger Produkte und professioneller Beratung bei der Verbindungsauswahl verpflichtet.

Wenn Sie gerade ein Bauprojekt planen und 150-C-Pfetten benötigen oder Fragen zu Verbindungsarten haben, empfehle ich Ihnen, sich für weitere Gespräche und Beschaffungsmöglichkeiten an mich zu wenden. Ich bin hier, um Ihnen dabei zu helfen, fundierte Entscheidungen zu treffen und den Erfolg Ihres Projekts sicherzustellen.

Referenzen

• „Cold-Formed Steel Design Manual“, American Iron and Steel Institute.
• „Structural Steel Design“, Lin, TY, & Yu, WW
